国产一级精品成人久久av无码免费,日韩在线看片中文字幕不卡,中文字幕在线激情日韩一区,日韩欧美成人免费中文字幕,国产精品一区二区免费看,日韩欧美一区二区三区在线视频,中文字幕在线免费视频,中文字幕精品视频在线观看,国产日韩不卡免费精品视频,日韩中文字幕电影在线观看,91精品乱码一区二区三区熟女精品,亚洲欧洲在线观看精品,日韩中文字幕福利电影

3.2 　鋼中初始氧含量及全氧含量對夾雜物粒度分布的影響

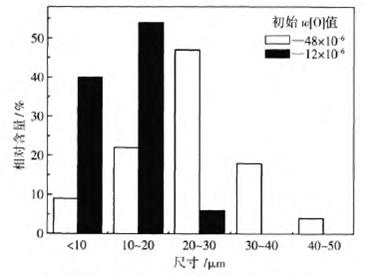

　　鋼中氧化物夾雜物是鋼水脫氧反應的產(chǎn)物以及鋼水在冷卻、凝固過程中形成的二次和三次脫氧產(chǎn)物，鋼中氧化物夾雜的尺寸與脫氧后鋼中全氧量緊密相關。鋼液初始氧含量越低，脫氧過飽和度越小，脫氧過程析出的夾雜物尺寸越小。薛正良等在用氬氣保護條件下的真空感應爐內對不同初始氧含量的碳脫氧鋼液加鋁(w[A1]=0.03%)脫氧后，測定的氧化物夾雜的尺寸分布如圖1所示。

　　　　　　　　　　　

　　　　　　　　　　　　　　　圖1 不同脫氧條件下氧化物夾雜尺寸分布

　　1600℃時，圖1中夾雜物尺寸分別為24μm和11.5μm。鋼中初始氧含量(質量分數(shù))從48×10-6降低到12×10-6時，粒度為0-10μm和10-20μm夾雜物所占比例成倍增加，粒度為20-30μm夾雜物所占比例降低到5%左右，粒度大于30μm的夾雜物消失。降低鋼水鋁脫氧過程的初始氧含量可降低脫氧溶質元素的過飽和度，從而增加鋼中小于20μm夾雜物的比例．

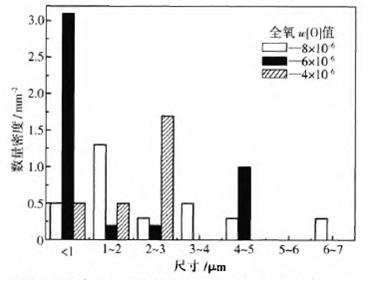

　　此外，全氧含量的降低也會引起鋼中顯微夾雜物粒度分布的變化。對于超低氧鋼，全氧含量下降代表氧化物夾雜總量和大顆粒夾雜物數(shù)量在下降。薛正良等在真空感應爐氧化鈣坩堝對超低氧鋼進行碳脫氧實驗，得到全氧含量(質量分數(shù))分別為8×10-6，6×10-6和4×10-6的鋼樣，氧化物夾雜尺寸的統(tǒng)計分布如圖2所示。

　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　圖2 超低氧鋼不同全氧量下氧化物夾雜尺寸分布

　　圖2表明，在超低氧范圍內，隨著全氧含量下降，鋼中尺寸較大的氧化物夾雜顆粒數(shù)量逐漸減少，表明大顆粒夾雜比小顆粒夾雜更容易被去除。
