①夾雜物上浮去除
固態(tài)夾雜物的上浮速度可用斯托克斯公式計算：
m / s
式中， 為夾雜物自由上浮速度，m/s； 為鋼液和夾雜物的密度，kg/m3；g 為重力加速度，9.81m/s2； 為夾雜物半徑，m； 為鋼液粘度，在1600℃時為0.002Pa•s。
液態(tài)夾雜物上浮的速度公式經(jīng)校正可作如下計算：
m / s
?、?熔渣吸收夾雜物
熔渣與鋼液作用，有的熔渣能夠吸收夾雜物，有的熔渣反而增加鋼中的夾雜物。鋼液中夾雜物顆粒進入熔渣被吸收，如下圖所示，自由能變化為：

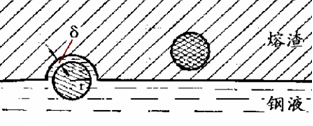

圖 夾雜物融入熔渣示意圖
式中，ｎ為鋼液膜破裂前夾雜物與其接觸的表面所占比例； 為溶解于渣中的自由能變化； 為夾雜物－熔渣間界面張力； 為鋼液－夾雜物間界面張力； 為鋼液膜厚度； 為鋼液－爐渣間界面張力。
?、?nbsp;夾雜物工程技術處理夾雜物
夾雜物工程技術主要是通過鋼包精煉爐的渣——金平衡、鋼液脫氧控制以及鈣處理來控制鋼中的氧化物夾雜的成分，以及與之相關的夾雜物形態(tài)和流變性能。應用夾雜物工程技術不是特別追求鋼的高潔凈度，而是將存在于鋼中的夾雜物改變成對鋼加工性能和使用性能有利或無害的夾雜物，從而大大節(jié)約了鋼液二次精煉成本，穩(wěn)定生產(chǎn)具有高質量、高附加值的鋼產(chǎn)品。
鈣處理是常用的夾雜物變性處理手段。鋼中的Al2O3質地堅硬，難以發(fā)生形變,是典型的脆性夾雜物。通常在鋼液中加入Ca，將Al2O3變性為塑性的12CaO•7Al2O3夾雜。為了定量分析鈣處理前后夾雜物形狀的變化 , 引入了形狀系數(shù) ,并把形狀系數(shù)定義為夾雜物長軸與短軸之比。綜合對比鈣處理前后夾雜物的數(shù)量及形狀后發(fā)現(xiàn)：由于12CaO•7Al2O3中w CaO為48%，可以 w CaO 是否大于48 %來作為氧化物夾雜完全變性的評價指標。實際中，一般以鋼液中的鈣鋁比作為評價指標，此值通常要大于 0.13～0.20。
——本文摘自論文文獻綜述
冀公網(wǎng)安備13050002001422號
