世界上大多數聯合鋼鐵企業普遍采用高爐一氧氣轉爐(BF-BOF)的方法生產粗鋼。
高爐生產率受原料質量和過程控制的雙重影響， 而轉爐生產率主要受煉鋼廠設計能力(包括物流水平)和冶煉鋼種的影響，入爐原料質量影響在其次。
因此，一段時期內，高爐生產率仍有提升空間，而轉爐生產率提高有限，從而造成了高爐與轉爐產量的不匹配。
因此，煉鋼工作者面臨著尋找其他方法提高轉爐生產率的問題。其中一種方案是采用“直吹”方法(即一次拉碳法)，省去轉爐終點參數檢測的時間，本文探討了該方法的優缺點。
目前，日本和歐洲的煉鋼-廠普遍采用快速出鋼程序，取樣和檢測時間約為 13min。生產時主要通過液態集熱方法用副槍測溫、測碳，轉爐不需移動，在直立狀態就可測量。硫和磷成分連續穩定地滿足標準要求是快速出鋼成功的根本保證。這種方法能節省實驗室分析時間約 3-6min。它們只需按生產程序出鋼即可。
北美的煉鋼廠普遍采用簡化的快速出鋼法，少數有副槍，其他采用投彈式熱電偶和氧傳感器，將帶有保護層的線圈纏繞在重型鑄鐵彈上，然后被扔進轉爐內，電線很長可以讀取測量數據，吹氧停止后讀數非常準確。有些工廠也使用吹煉期間的讀數，如果硫、磷和其他殘存元素符合標準要求，則可立即出鋼。對于有兩座轉爐的車間，其中一座爐子維修和換襯時可采用這種方法，能使產量損失最小。
1 印度波卡羅(Bokaro)鋼鐵公司
隸屬于印度鋼鐵管理局的波卡羅鋼鐵公司第二煉鋼廠，采用 BOF-LF 精煉-連鑄工藝生產滿足顧客嚴格質量要求的各級別鋼種。該廠年產鋁脫氧低碳板坯約 300 萬噸。
主要生產鋼種有 LPG、EDD、WTCR、SAILMA、HSFQ 和 IS2062 等。該廠主要設備有 2500t 混鐵爐，帶有底吹設備的兩座 300t 氧氣轉爐，兩座 300t 精煉爐，兩臺雙流板坯連鑄機。
復吹轉爐所用原料主要為來自混鐵爐的高爐鐵水 260-270t，以及 35-40t 的廢鋼，具體廢鋼量根據高爐鐵水硅含量確定。造渣料為石灰(約 12t)，輕燒白云石(約 7-8t)，生白云石(約 5-6t)，吹煉時間約 16-17min，正常出鋼需要 8-9min。平均出鋼溫度在 1660-1680℃。
生產工藝流程為:高爐→混鐵爐→裝入廢鋼→裝入鐵水→吹氧→出鋼→連鑄→板坯。
堿性氧氣轉爐煉鋼是用高純度氧氣氧化入爐料中的碳、硅、硫和磷。轉爐車間處理一爐 270-280t 鋼至少需要大約 45-50min。在吹煉開始和脫碳末期通過爐底吹入氬氣或氮?dú)鈹嚢枞鄢?。通過爐底氣體復吹，造渣、CO 泡沫及反應接近平衡等條件都很容易實現。
基本生產過程為:從混鐵爐取鐵水→裝入廢鋼→兌入鐵水→首次吹煉→取樣→補吹(需要時) →出鋼→除渣。然后下一爐鋼再重復這一過程。

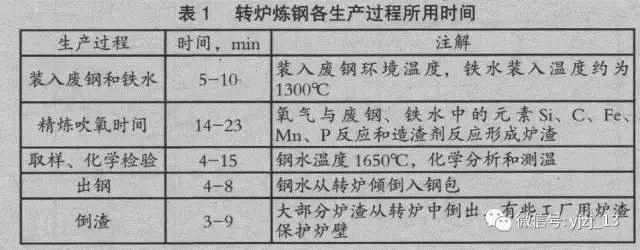

上述轉爐煉鋼每一工序所需時間見表 1。

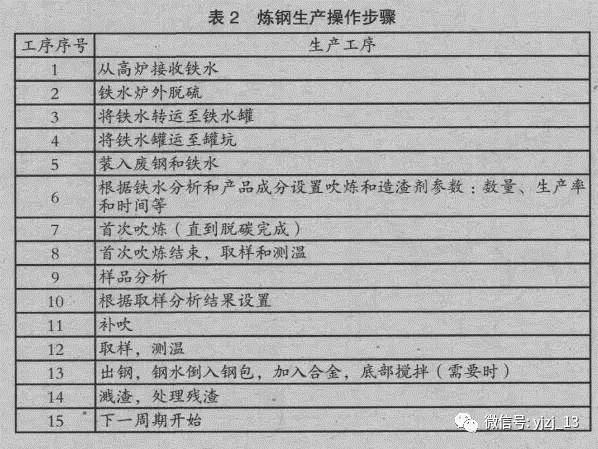

時間長短根據入爐原料的成分和溫度、爐型以及所煉鋼種的成分和溫度而變化。傳統轉爐煉鋼主要的基本操作步驟見表2。
完成所有這些生產工序所花的總時間稱為一個冶煉周期。提高生產率的關鍵是減少冶煉周期時間。影響冶煉周期時間的因素有:轉爐容量、車間物流、產品化學成分、鐵水化學成分和溫度以及采用的冶煉方法。
任何減少冶煉周期時間提高生產率的方法都需要改變上述 1-2 個因素。傳統出鋼生產是在吹煉終點檢測熔池的溫度和溶解氧含量，出鋼前取鋼樣和渣樣。在這種情況下，從吹煉完成到開始出鋼的時間間隔約需 10-14min，有時需要等到化驗室化驗結果出來后才出鋼，以保證獲得滿意的化學成分含量。
轉爐具有優越的脫磷能力。如果入爐鐵水磷含量低且均勻，出鋼檢測所需試樣取樣后即可出鋼。任何成分的微小調整均可在鋼包內進行。
2 波卡羅第二煉鋼廠直吹生產實踐
為提高工廠產量，波卡羅鋼鐵公司首先采取了縮短冶煉周期的方法。經過研究分析之后發現，縮短從吹煉結束到出鋼之間的時間間隔，從而縮短轉爐冶煉周期是可行的。因?yàn)槿绻淖內霠t原料尺寸或者改造車間物流，都需要較大的投資和較長的時間。
為了縮短從吹煉結束到出鋼之間的時間間隔，需要采用新的煉鋼工藝。用靜態模型計算了所要達到的終點溫度和成分。靜態模型保持質量和能量平衡，給出了初始條件(廢鋼和鐵水的溫度和成分)以及吹煉終點時的熔池和爐渣條件，能夠指導操作工人獲得冶煉所需要的總氧量和造渣劑量，以達到吹煉終點要求。預定的氧量一旦達到，則停止吹煉。
除了裝料模型，操作工人還可根據爐口火焰顏色變化、煙氣系統冷卻回路中蒸汽流量的明顯下降等信號，來判斷脫碳是否完成。
由于靜態裝料模型未考慮生產的動態過程，所以其預測終點的能力有限。
初始條件中的不確定性(如鐵水的質量、溫度和成分，廢鋼的質量和形狀，造渣劑的加入等)和氧槍效率的變化也影響終點參數的準確度。氧槍的高度和流量在一爐鋼內都是變化的，而且在不斷的使用過程中，氧槍會被磨損，隨著耐火材料的不斷侵蝕，轉爐容量也會發生變化。
第二煉鋼廠生產工藝調整為，將預定的氧量由原先的首次吹煉和補吹(見表 2 中的第 8-11 項) 改變成一次性吹入爐中，且不增加其他工序。
研究表明，這一改變將冶煉周期時間降低 15%-20%。本文稱為“直吹煉鋼”，其工藝過程為: 吹煉→取樣測溫→出鋼→倒渣。
3 直吹法優缺點分析
直吹除了對生產率有直接影響外，對其他方面影響的優缺點分析如下:
3.1 優點
1)由于省去中間倒渣環節，節省了和爐渣一起流出的鋼水，一定程度上提高了產量。
2)傳統工藝中的補吹(倒渣后)有時產生過吹。而在直吹時不會發生，所以氧槍壽命長。
3)理論上，爐渣中 FeO 含量低，鋼水收得率高，轉爐壽命長(FeO 對爐襯產生化學侵蝕)。
4)在傳統生產工藝中，一個冶煉周期有兩次燃燒，而直吹工藝只有一次燃燒。其優點如下: 固定煙罩和活動煙罩壽命較高;
因?yàn)槿紵到y(tǒng)減少了一段，因而煤氣回收系統負荷減小; 轉爐煤氣(可燃)回收量有一定程度提高; 鋼液與耐火材料的接觸時間減少。
3.2 缺點
1)由于出鋼溫度較高，化學成分有時偏差較大，增大鋼水二次精煉壓力。另外，出鋼溫度高，回硫機率增大，脫磷困難。
2)在整個吹煉期間保持高溫度梯度比較困難。
3)造渣劑消耗有一定增加。
4)直吹冶煉時鋼液中氧含量較高，需要更多的脫氧劑。
5)直吹最大的缺點是鋼液溫度高，爐渣與爐襯接觸時間長，這會降低爐襯使用壽命。但也存在另一個相反的因素是渣中 FeO 含量低，從而減輕了對爐襯的侵蝕。
4 直吹實際生產結果
波卡羅鋼鐵公司第二煉鋼廠全面開展了直吹煉鋼生產。
在直吹之前的生產中，操作工人需要在開吹之前確定吹氧進度，吹煉期間何時及加入多少造渣劑以滿足終點溫度和成分要求。傳統生產在首次吹煉結束后，氧槍提起，轉爐傾斜取樣、檢驗溫度和成分，以確定實際吹煉達到的程度，然后再補吹以調整溫度和成分，從而達到出鋼要求。
由于試樣在獨立實驗室進行光譜分析，化學成分分析需要花費較長時間約 12-13min。因而，為調整溫度和成分而進行的補吹，將會造成鐵合金損失或其他負作用，如降低爐襯使用壽命等。

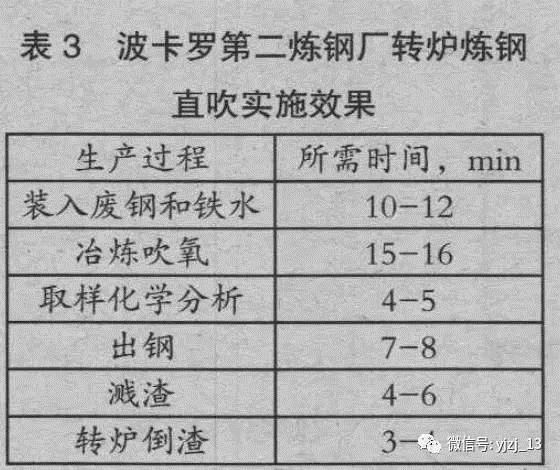

該廠在實施直吹后，轉爐冶煉所需要的全部氧量一次吹入熔池。首次吹煉之后的倒渣、取樣和測溫全部省掉。采用計算機靜態控制，極大地提高了終點溫度和成分的命中率。實施直吹工藝后，冶煉周期各工序時間如表 3 所示。轉爐車間生產率提高了 25%。
每天冶煉爐次從 21.3 爐提高到 26.5 爐，2012-2013 年間日產最高可達到 29.2 爐。
該廠產量提高的最大原因是，從吹煉結束到出鋼乏間時間的縮短。
現在在波卡羅鋼鐵公司第二煉鋼廠采用直吹工藝的爐數平均達到 90%以上。補吹已降到 5%以下。而在實施直吹工藝之前，補吹比例在 20%以上。
采用直吹工藝后，終點目標完成好，熔池不再發生過吹，出鋼時爐渣中的 FeO 含量不再增加。
5 結論
波卡羅鋼鐵公司第二煉鋼廠實施直吹工藝后，產量提高 25%，另外終點目標命中率得到改善，減少了一次補吹。
缺點是原來通過管理提升得到改善的爐襯壽命，由于實施直吹工藝而有部分被抵消。由于熔池氧化氣氛濃厚，金屬消耗增加。
根據以上分析，每個工廠具體情況不同，在聯合鋼鐵廠實施直吹工藝，需要綜合考慮車間物流，產量提高幅度所需要匹配的上下游工序。
