5 鑄鐵的熔煉
5.1 熔煉對保證鑄件質量的重要性
熔煉鐵液是生產鑄鐵件的重要環節。鑄件質量包括內在質量、外觀質量以及是否形成缺陷等，這些都與鐵液方面因素有直接的關系。如鐵液的流動性、薄壁和結構復雜鑄件的成型性以及冷隔缺陷等受鐵液溫度的影響，而熔煉的鐵液化學成分是否符合要求，則對鑄件的機械性能有直接的影響。鐵液中的氣體和非金屬夾雜物含量不僅影響鑄鐵的強度和鑄件的致密度，而且還與鑄件形成氣孔、裂紋等缺陷有關。隨著機械制造科學的發展，對鑄鐵提出薄壁、高強度的要求，鑄件的最小壁厚由過去4~6mm減小至2~3mm，這要求相應提高鐵液澆注溫度。鐵液溫度還對鑄鐵件的內在質量有重要的影響，如灰鑄鐵件的質量指標（GZ），即與鐵液溫度有顯明的關系。在球墨鑄鐵生產方面，熔煉出鐵液的溫度及原始含硫量成為球化及孕育處理有否成功的先決條件。
5.2 對鐵液質量的基本要求
1．出爐溫度
不同牌號灰鑄鐵件的澆注溫度范圍大致為1330-14100C。在一般情況下，鐵液的出爐溫度至少比澆注溫度提高500C，故根據鑄鐵牌號（自HT100至HT350）和鑄件結構條件的具體情況，鐵液出爐溫度應不低于1380-14600C。當需要澆注特?。?-4mm）鑄件時，出爐溫度還應提高20-300C。為了滿足澆注鑄件的需要，不同牌號可鍛鑄鐵的出爐溫度應不低于1460-14800C。對球墨鑄鐵及其它變質處理的鑄鐵，在其球化一孕育處理過程中鐵液的溫度會有顯著的下降，為了補償鐵液的溫度損失，需相應提高鐵液的出爐溫度。
2．化學成分
熔煉得到的鐵液化學成分需要滿足鑄件的規格要求。
用沖天爐熔煉時，配料計算是保證鐵水化學成分合乎要求的首要環節。即根據鐵水化學成分的要求，考慮沖天爐在熔煉過程中元素的變化和爐料的實際情況，計算出各種金屬爐料的配合比例。
各種牌號鑄鐵要求的化學成分隨鑄件壁厚和鑄造方法而異。例如，HT20-40鑄鐵的化學成分范圍為：C3.3-3.5%、Si1.5-2.0%、Mn0.5-0.8%、S<0.12%、P<0.25%。用于配置HT20-40的金屬料平均成分如表3。

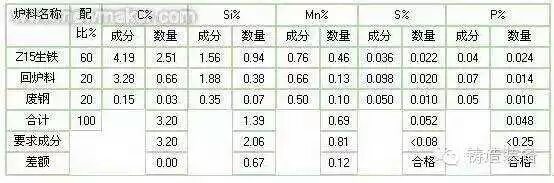

表3 配置HT20-40的金屬料平均成分
3. 計算鐵合金加入量
a) 硅鐵加入量 今缺硅量0.67%，亦即每100公斤爐料需加硅0.67公斤。所用硅鐵含硅量為45%，故每100公斤爐料需加硅鐵量為0.67/0.45=1.5公斤
b) 錳鐵加入量 同上法計算，每100公斤爐料需加入含錳75%的錳鐵為：0.12/0.75=0.16公斤。
4. 制定配料單
根據配比和層鐵量，確定每批爐料中各種爐料的重量，寫出配料單。設已知層鐵500公斤，可算得每批鐵料的組成為：生鐵：500′60%=300公斤、廢鋼：500′20%=100公斤、回爐料：500′20%=100公斤、45%硅鐵：500′1.5%=7.5公斤、75%錳鐵：500′0.16%=0.8公斤。
5.3 有害成分
鑄鐵熔煉過程中，必須將有害的元素成分（磷、硫以及其它干擾鑄鐵正常結晶和組織控制的微量元素等），控制在限量以下。
1）脫硫 沖天爐熔煉中鐵液中硫的來源，一是爐料中固有的硫，二是從焦碳中吸收的硫。酸性沖天爐不具有脫硫能力，堿性沖天爐能在一定程度上起到脫硫的作用。
爐渣堿度在一定范圍內提高時，有利于降低鐵液含硫量；溫度提高時，鐵液在熔煉過程中增硫量減少；爐氣氧化性強時，渣中FeO含量增高，不利于脫硫反應的進行。適當提高焦鐵比，減小送風強度，有利于脫硫。但當生產球墨鑄鐵件時，除了用熱風沖天爐進行爐內脫硫外，還常采用爐外脫硫的措施。爐外脫硫的基本要點是盡量擴大脫硫劑與鐵液之間的接觸面積，以加強脫硫效果。常用方法有：利用電石脫硫的搖動包脫硫法、噴射脫硫法、機械脫硫法、機械攪拌脫硫法和多空塞脫硫法等。
2）脫磷 磷對鑄鐵的機械性能，特別是對球墨鑄鐵和可鍛鑄鐵的韌性有害，因此要嚴格控制鑄鐵的含磷量。沖天爐熔煉的脫磷能力很弱。因此對鐵液的含磷量只能通過配料來控制。應采用一定比例的低磷生鐵和廢鋼進行配料。
5.4 鐵液純凈，含有的渣、氣體、夾雜物量少。
為了將沖天爐熔煉中形成的夾雜物從鐵液中去除，常在熔煉過程中按照爐料重量，加入一定量的石灰石CaCO3 作為溶劑。石灰石在高溫下分解，與泥沙、灰分等化合形成低熔點的復雜化合物——熔渣。熔渣易于與鐵液分離便于去除。當熔渣粘度高時，可加入一些螢石（CaF2），以降低爐渣熔點。
6 鑄鐵的熔煉方法及其特點
熔煉鑄鐵的方法依照所用的熔爐設備而分為沖天爐熔煉，感應電爐熔煉，電孤爐熔煉，反射爐熔煉，以及由某些方法的聯合，如沖天爐一電孤爐、沖天爐一感應電爐雙聯法等。
1．沖天爐熔煉法
（1）沖天爐構造沖天爐的基本構造示如圖4。爐身、風箱及煙道等用鋼板焊成。爐身內部通常砌以耐火磚層，以便抵御焦碳燃燒產生的高溫作用。為了儲存鐵液，多數沖天爐都配有前爐。
?
圖5 有芯感應電爐爐體部分構造圖（容量20t）
1—感應線圈 2—軛鐵 3—耐火材料 4—鐵液 5—熔渣
（2）感應電爐熔煉的優缺點及其應用與沖天爐熔煉相比，感應電爐熔煉的優點是熔煉過程中不會有增碳和增硫現象，而且熔煉過程可以造渣覆蓋鐵液，在一定程度上能防止鐵液中硅、錳及合金元素的氧化，并減少鐵液從爐氣中吸收氣體，從而使鐵液比較純凈。這種熔煉方法的缺點是電能耗費大。
感應電爐適用于熔煉高質量灰鑄鐵、合金鑄鐵、球墨鑄鐵及蠕墨鑄鐵等。無芯感應電爐能夠直接熔化固體爐料，而且開爐及停爐比較方便，適合于間斷性生產條件。有芯感應電爐開爐及停爐不便，適合于連續性生產。這種爐子熔化固體爐料的熱效率低，而對過熱鐵液的熱效率高，故適于與沖天爐配合使用。目前這兩種形式的感應電爐在鑄鐵生產上都得到應用。
3．電弧爐熔煉
（1）電弧爐構造及工作原理電弧爐熔煉是利用石墨電極與鐵料（鐵液）之間產生電弧所發生的熱量來熔化鐵料和使鐵液進行過熱的。生產上普遍使用的是三相電弧爐，其爐體部分的構造示于圖6。在電弧爐熔煉過程中，當鐵料熔清后，進一步地提高溫度及調整化學成分的冶煉操作是在熔渣覆蓋鐵液的條件下進行。電弧爐依照爐渣和爐襯耐火材料的性質而分為酸性和堿性兩種。堿性電弧爐具有脫硫和脫磷的能力。
（2）弧爐熔煉的優缺點及其應用電弧爐熔煉的優點是熔化固體爐料的能力強，而且鐵液是在熔渣覆蓋條件下進行過熱和調整化學成分的，故在一定程度上能避免鐵液吸氣和元素的氧化。這為熔煉低碳鑄鐵和合金鑄鐵創造了良好的條件。電弧爐的缺點是耗電能多，從熔化的角度看不如沖天爐經濟，故鑄鐵生產上常采用沖天一電弧爐雙聯法熔煉。由于堿性電弧爐襯耐急冷急熱性差，在間歇式熔煉條件下，爐襯壽命短，導致熔煉成本高，故多采用酸性電弧爐與沖天爐相配合。
?
圖6 三相電弧爐體剖面簡圖
7 鑄造鋁合金
7.1 鋁合金的性能及應用
鑄造鋁合金的密度比鑄鐵和鑄鋼小，而比強度則較高。因此在承受同樣載荷條件下采用鋁合金鑄件，可以減輕結構的重量，故在航空工業及動力機械和運輸機械制造中，鋁合金鑄件得到廣泛的應用。
鋁合金有良好的表面光澤，在大氣及淡水中具有良好的耐腐蝕性，故在民用器皿制造中，具有廣泛的用途。純鋁在硝酸及醋酸等氧化性酸類介質中具有良好的耐蝕性，因而鋁鑄件在化學工業中也有一定的用途。純鋁及鋁合金有良好的導熱性能，放在化工生產中使用的熱交換裝置，以及動力機械上要求具有良好導熱性能的零件，如內燃機的汽缸蓋和活塞等，也適于用鋁合金來制造。
鋁合金具有良好的鑄造性能。由于熔點較低（純鋁熔點為660.230C，鋁合金的澆注溫度一般約在730～750oC左右），故能廣泛采用金屬型及壓力鑄造等鑄造方法，以提高鑄件的內在質量，尺寸精度和表面光潔程度以及生產效率。鋁合金由于凝固潛熱大，在重量相同條件下，鋁液的凝固過程時間延續比鑄鋼和鑄鐵長得多，放流動性良好，有利于鑄造薄壁和結構復雜的鑄件。
7.2 鑄法鋁合會的分類、牌號
鋁合金按照加工方法的不同分為兩大類，即壓力加工鋁合金和鑄造鋁合金（分別以YL和ZL表示）。在鑄造鋁合金中又依主要加入的合金元素的不同而分為四個系列，即鑄造鋁硅合金、造鋁銅合金、鑄造鋁鎂合金和鑄造鉛鋅合金（分別以 ZL1X X，ZL2 X X，ZL3 X X和ZL4 X X表示），在每個系列中又按照化學成分及性能的不同而分為若干牌號。表3中列出了鑄造鋁合金國家標準所包括的幾種鋁合金的牌號。

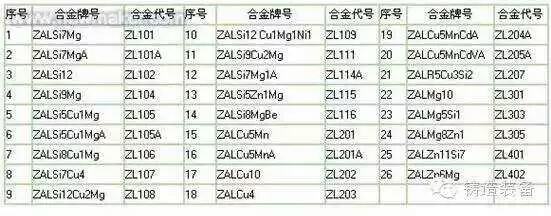

表3 鑄造鋁合金的牌號
8 鑄造銅合金
鑄造銅合金是工業上廣泛應用的一種鑄造合金材料。銅基合金因具有良好的對淡水、海水及某些化學溶液的耐蝕性能而大量用于造船及化學工業。銅基合金又由于具有良好的導熱性及耐磨性，故也常用于制造各種機器上承受重負荷及高速運轉軸的滑動軸瓦軸套等。
鑄造銅合金分為兩大類，即黃銅與青銅。黃銅是以鋅為主加合金元素的銅合金。在鑄造黃銅中又因加入其它合金元素而形成錳黃銅、鋁黃銅、硅黃銅、鉛黃銅等。在銅合金中不以鋅為主加元素的統稱為青銅，如錫青銅、鋁青銅、鉛青銅、鈹青銅等。在國家標準中規定鑄造銅合金共有9種，計29個牌號。
9 其他有色合金
除了鑄鋁合金和鑄銅合金以外，還有很多種鑄造有色合金。其中比較常用的是鑄造鎂合金、鑄造鈦合金和鑄造鋅合金。鎂合金和鈦合金由于具有高的比強度，故多用于航空工業。其中鈦合金還對多種腐蝕性介質具有很強的耐蝕性，故也用于制造石油化工設備上經受腐蝕作用的鑄件。鋅合金具有比較高的強度和優良的鑄造性能，故廣泛用于制造薄壁的和結構復雜的鑄件。
在鑄造方法上，銅合金及其它有色合金除了采用砂型鑄造外，還廣泛采用金屬型鑄造、離心鑄造、低壓鑄造以及石墨型鑄造等多種特種鑄造方法。
在銅合金鑄造中，采用金屬型鑄造方法，以加速合金的凝固，對提高鑄件質量，減少鑄造缺陷，具有重要的作用。金屬型鑄造可細分晶粒（特別對于鋁青銅和錳黃銅），減少氣孔，提高合金的機械性能和氣密性（對錫青銅特別重要），在鉛青銅等高含鉛量銅合金中，采用金屬型（以及水冷金屬型）鑄造，能防止銅成分的偏析。又由于銅合金鑄件中，筒形零件（軸承、襯套）等較多，故采用離心鑄造方法較多。此外，大型鑄銅件（如大型船用螺旋槳）還可采用低壓鑄造方法，以提高合金的致密度，并減少鑄件在澆注過程中產生的夾雜物。某些銅合金（如鉛黃銅）還可采用壓力鑄造方法。
鎂合金由于鑄造性能較差，特別是容易產生熱裂，故大部分鎂合金鑄件仍是采用砂型鑄造，僅小部分形狀簡單的鑄件，可用金屬型鑄造。壓力鑄造方法在鎂合金鑄造中用得很少。
鋅合金具良好的鑄造性能，充填鑄型能力強，且不產生熱裂，故特別適宜于采用金屬型和壓力鑄造。在大量生產中常用壓力鑄造方法生產薄壁和結構復雜的鋅合金鑄件。
合金由于化學活潑性極強，在鑄造過程中鈦液與大多數鑄型材料（包括各種型砂及鋼鐵）都發生相互作用，致使鑄件被沾污，故只能用特殊的鑄型材料（如氧化釷或石墨）來鑄造。
10 鑄造有色合金的熔煉
熔煉工藝對有色合金鑄件的性能和缺陷有很大影響。多數有色合金易產生氣孔和夾雜，尤其是鈦合金、鋁合金、鎂合金和某些銅合金。一般的熔煉工藝流程是：
1）根據鑄件技術要求所規定的合金牌號，可查出合金的化學成分范圍，從中選定化學成分；
2）根據元素的燒損率和成分要求，進行配料計算，得出各種爐料的加入量，并選擇爐料。若爐料受到污染，則需要進行處理，保證所有的爐料清潔、無銹，并在投料前進行預熱；
3）檢查和準備化用具，涂刷涂料，并預熱，防止氣體、夾雜物和有害元素的污染；
4）加料。一般加料順序為：回爐料、中間合金和金屬料，低熔點易氧化的金屬料，如鎂，在爐料熔化之后加入；
5）為了減少合金液的吸氣和氧化的污染，應盡快熔化，防止過熱，根據需要，有的合金液須加覆蓋劑保護；
6）爐料熔化后，進行精煉處理，以凈化合金液，并進行精煉效果的檢驗；
7）根據需要，進行變質處理和細分組織處理以提高性能，并檢驗處理效果；
8）調整溫度，進行澆注。有的合金在澆注前要進行攪拌，以防發生比重偏析。
