藍鋼，是指表面具有藍黑色外觀，有防銹功能，并由此產生具有保護效果的鋼。藍鋼產生的過程是金屬的一種鈍化過程，其工藝又稱為高溫氧化，其實質是通過化學反應，在鋼表面形成一種均勻致密、有一定厚度、附著力強、耐蝕性良好的藍黑色氧化膜，從而起到美化和保護工件的作用。
藍鋼制造原理
真正的藍鋼，和表面經涂漆（或鍍層）、化學試劑浸染等表面處理的鋼是有區(qū)別的。我們知道鐵銹的主要成分是Fe2O3，俗稱鐵紅，常溫下呈紅棕色，在水合作用下，鐵銹會發(fā)生非常大的體積變化，F(xiàn)e2O3很容易剝落，導致典型的鐵銹紅色。
而鐵的另一種氧化物Fe3O4，是常溫下具有一定磁性的黑色晶體，而藍鋼制作就是利用在不同溫度下氧化成的Fe3O4有不同顏色的特點，完成表面鈍化過程，其過程又稱發(fā)藍或烤藍。
發(fā)藍（或烤藍）借助化學方式來完成：有熱、冷、熏、銹等方式，早期的槍支發(fā)藍處理采用銹發(fā)藍，這個過程是用酸溶液涂覆槍管部件，讓零件均勻生銹，然后將銹蝕處理（擦洗）掉，留下深藍色的表面。此工藝經常需要幾天時間完成，而且是非常勞動密集型的，現(xiàn)已被主要槍械制造商放棄。
目前常用的是熱發(fā)藍，是將一定溫度的鋼件浸泡在某些種類的溶液中一段時間，再將鋼件暴露于蒸汽或濕氮的環(huán)境中（設備中的氧含量已被清除到小于1%的氧之后），同時加熱并保持在260-595℃的溫度范圍內，在高溫下（約550℃）氧化成的Fe3O4呈天藍色。
規(guī)模化的熱發(fā)藍通常使用發(fā)藍爐進行，通過控制溫度來精確加熱鋼件，以便在紅色氧化物上選擇性地形成黑色氧化物，而不是使用熱浸漬（盡管處于較低溫度）的化學誘導方法。

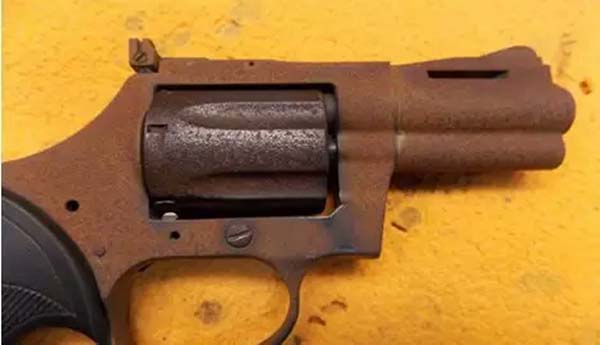

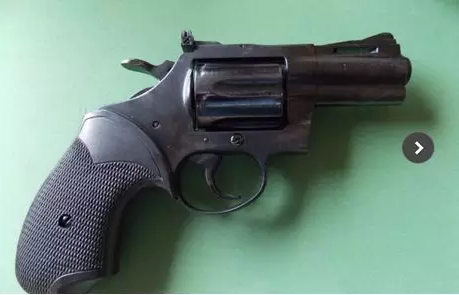

銹發(fā)藍

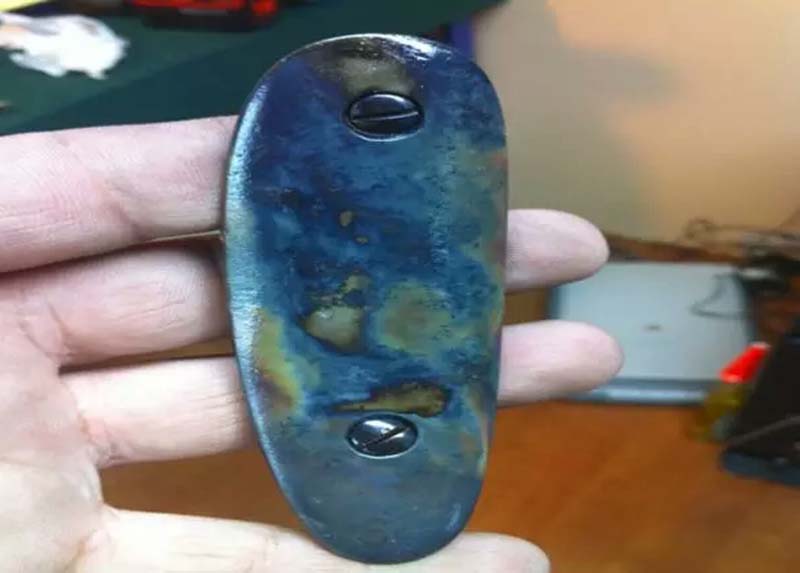

由此可見，發(fā)藍是一種低溫熱處理工藝，因為其本質原理是Fe至Fe3O4的轉變過程，因此僅適用于鋼鐵（包括不銹鋼）。
藍鋼的應用
自1921年英國冶金專家亨利?布雷爾利發(fā)明不銹鋼后，藍鋼在民間應用已大大減少，現(xiàn)藍鋼常見應用于軍工部件及手表。
如現(xiàn)在很多高級名表中所用的藍鋼螺絲，藍鋼指針等，由于藍鋼不同于一般鋼的特殊性質，除基本的防銹功能外，其一可增加表的感官色彩度，告別色彩單一，另一方面可增強品牌標識及防偽。
當然，一塊手表中是否用的藍鋼指針或藍鋼螺絲，或是全發(fā)藍還是部分發(fā)藍（化學染劑），也是真表和高仿表的主要特征之一，或是手表修理老法師驗證的一種主要方式。
軍工零件如彈簧常用發(fā)藍加工，如一個軍工廠每月要提供數(shù)十萬件，而對于硫酸銅溶液浸漬的耐蝕性檢驗時間，GB5936-B6（現(xiàn)已被QB/T3817-1999代替）要求達20秒即合格，但軍標要求需達30秒，為達到要求，所采用的工藝即是高溫堿性發(fā)藍工藝。
藍鋼應用在槍支上又稱槍藍，除了改善槍械的外觀和耐腐蝕性外，發(fā)藍還有助于通過抵抗切向刮擦來保持金屬表面，并且還有助于在向下看槍的槍管時減少對射手的眼睛的眩光，作為一種意義上的化學轉化涂層，其厚度通常不超過2.5微米（0.0001英寸），因此對于精確加工槍部件，其被認為不會增加任何可觀的厚度。但所有藍色部分仍需要適當上油以防止生銹，其耐磨損和耐腐蝕性能也不如鍍膜強。
來源：知鋼
冀公網(wǎng)安備13050002001422號
