06
材料在高溫條件下的力學性能
6.1 概述
高溫下金屬及合金中出現的擴散、回復、再結晶等現象，會使其組織發生變化。金屬材料長時間暴露在高溫下，也會使其性能受到破壞。
在高壓蒸汽鍋爐、汽輪機、柴油機、航空發動機、化工設備中高溫高壓管道等設備中，很多機件長期在高溫下服役。對于這類機件的材料，只考慮常溫短時靜載時的力學性能還不夠。

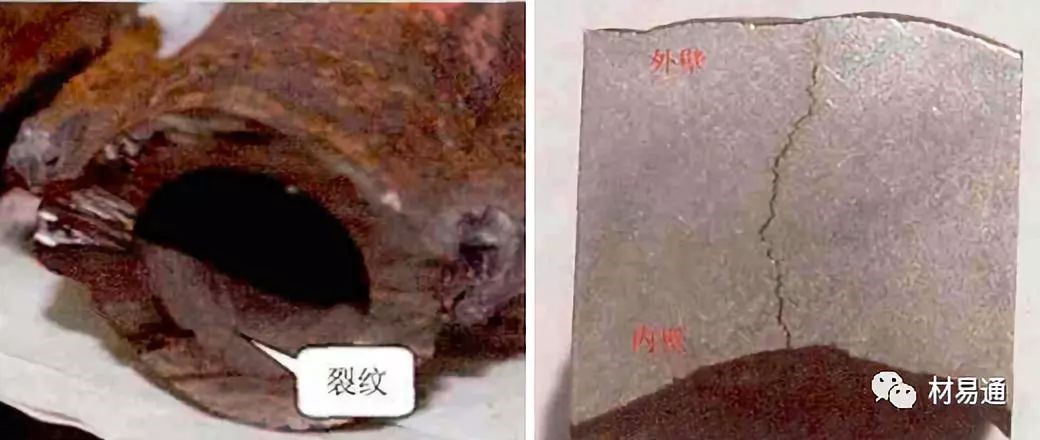

如化工設備中高溫高壓管道，雖然承受的應力小于該工作溫度下材料的屈服強度，但在長期使用過程中會產生連續的塑性變形，使管徑逐步增大，甚至?xí)?dǎo)致管道破裂。
溫度的“高”或“低”是相對該金屬的熔點來講的，一般采用約比溫度T/Tm（Tm表示材料熔點），T/Tm＞0.4~0.5，則算是高溫。

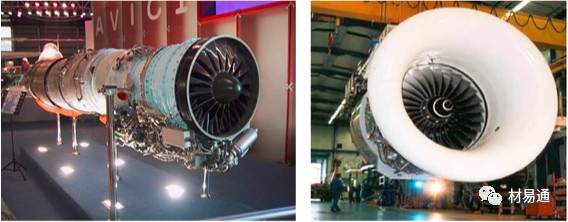

民用機接近1500℃，軍用機在2000℃左右，航天器的局部工作溫度可達2500℃
6.2 影響因素
溫度對材料的力學性能影響很大。在高溫下載荷持續時間對力學性能也有很大影響。
材料的高溫力學性能≠室溫力學性能
一般隨溫度升高，金屬材料的強度降低而塑性增加。
載荷持續時間的影響：σ< σs ，長期使用過程中，會產生蠕變 ，可能最終導致斷裂；隨載荷持續時間的延長，高溫下鋼的抗拉強度降低；在高溫短時拉伸時，材料的塑性增加；但在長時載荷作用下，金屬材料的塑性卻顯著降低，缺口敏感性增加，往往呈現脆性斷裂；溫度和時間的聯合作用還影響材料的斷裂路徑。
溫度升高時，晶粒強度和晶界強度均會降低，但是由于晶界上原子排列不規則，擴散容易通過晶界進行，因此，晶界強度下降較快。

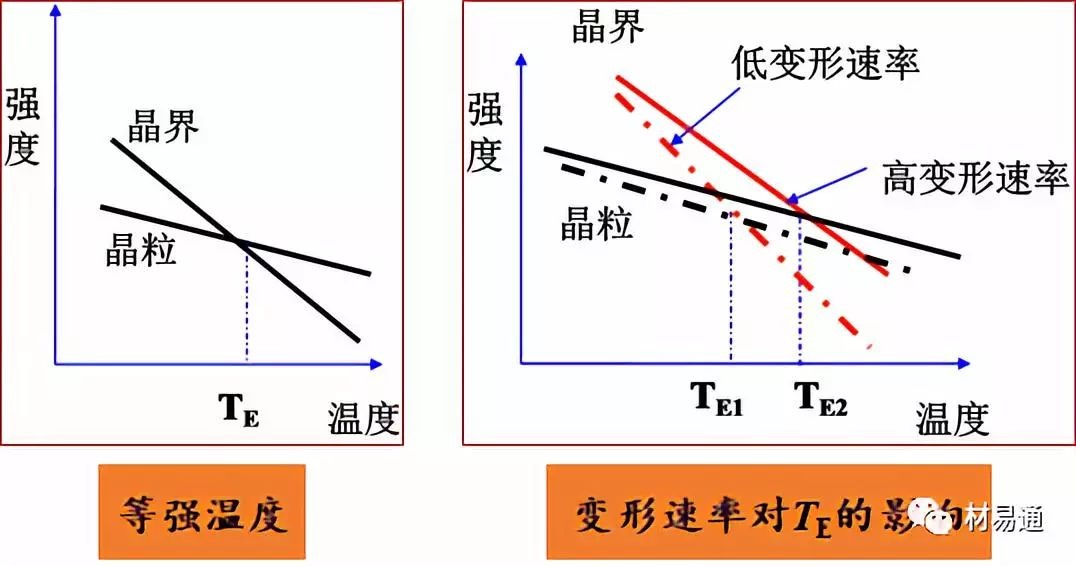

晶粒與晶界兩者強度相等的溫度稱為“等強溫度”TE。
當材料在TE以上工作時，材料的斷裂方式由常見的穿晶斷裂過渡到晶間斷裂。材料的TE不是固定不變的，變形速率對它有較大影響。因晶界強度對形變速率敏感性比晶粒大得多，因此TE隨變形速度增加而升高。
綜上所述，研究材料在高溫下的力學性能，必須加入溫度和時間兩個因素。
6.3 蠕變現象
金屬在長時間恒溫、恒載荷（即使應力小于該溫度下的屈服強度）作用下緩慢地產生塑性變形的現象稱為蠕變。
由蠕變變形導致的材料的斷裂，稱為蠕變斷裂。
蠕變?cè)诘蜏叵乱矔?huì)產生，但只有當約比溫度大于0.3時才比較顯著。如碳鋼超過300℃、合金鋼超過400℃時就必須考慮蠕變的影響。
同種材料的蠕變曲線隨應力的大小和溫度的高低而不同。

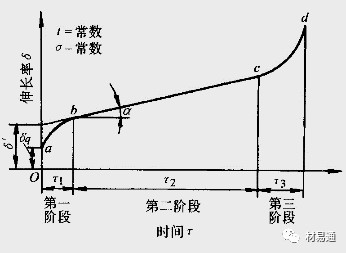

典型的蠕變曲線
第一階段ab為減速蠕變階段又稱過渡蠕變階段，這一階段開始的蠕變速率很大，隨著時間延長蠕變速率逐漸減小，到b點蠕變速率達到最小值；
第二階段bc為恒速蠕變階段又稱穩態蠕變階段，這一階段的特點是蠕變速率幾乎保持不變。一般所指的金屬蠕變速率，就是以這一階段的蠕變速率ε表示的。
第三階段cd為加速蠕變階段隨著時間的延長，蠕變速率逐漸增大，到d點時產生蠕變斷裂。

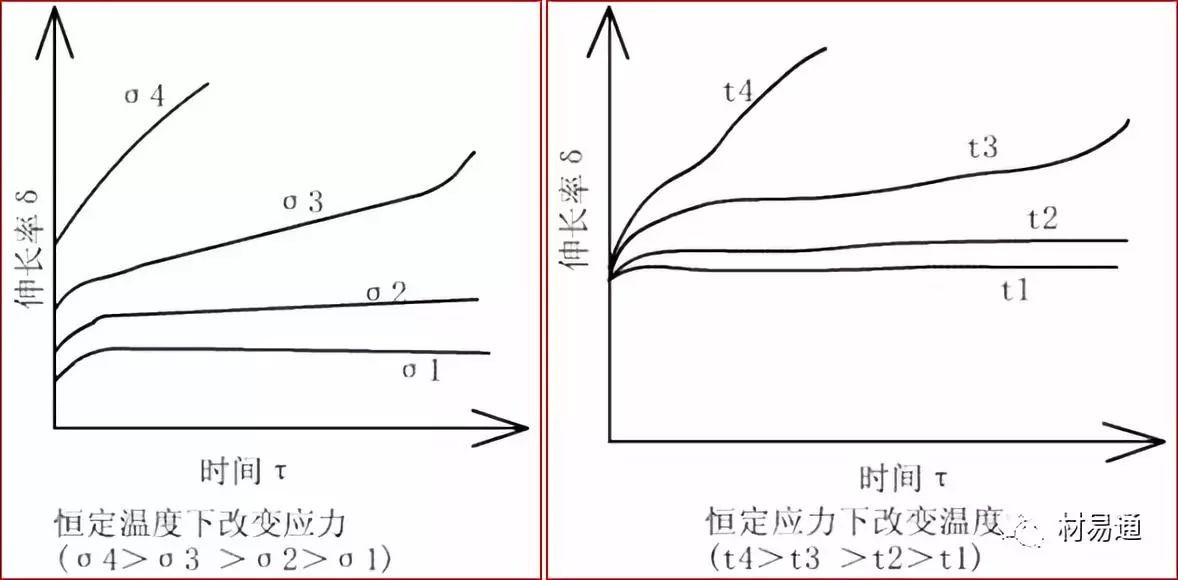

應力、溫度不同的蠕變曲線變化圖
由圖可見，當應力較小或溫度較低時，蠕變第二階段持續時間較長，甚至可能不產生第三階段；相反，應力較大或溫度較高時，蠕變第二階段很短，甚至完全消失，試樣很短時間內斷裂。
6.4 蠕變斷裂斷口特征
斷口宏觀特征
斷口附近產生塑性變形，在變形區附近有很多裂紋（斷裂機件表面出現龜裂現象）；
高溫氧化，斷口表面被一層氧化膜所覆蓋。
斷口微觀特征
冰糖狀花樣的沿晶斷裂形貌
6.5 性能指標及測定
材料的蠕變性能常采用蠕變極限、持久強度、松弛穩定性等力學性能指標。
6.5.1 蠕變極限
蠕變極限是金屬材料在高溫長時載荷作用下的塑性變形抗力指標，是高溫材料、設計高溫下服役機件的主要依據之一。

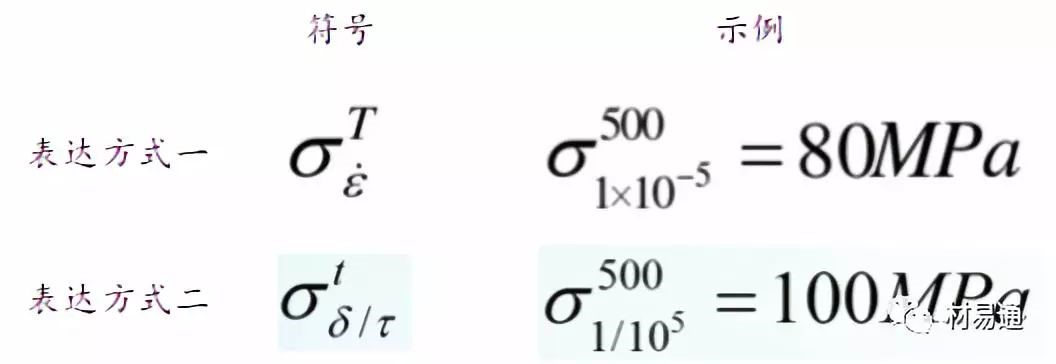

蠕變極限（MPa）表示方法有兩種，一種是在規定溫度下，使試樣在規定時間內產生規定穩態蠕變速率的最大應力；一種是在規定溫度和時間下，使試樣在規定時間內產生規定蠕變伸長率的最大應力。
示例1表示在溫度為500℃、穩態蠕變速率為1×10-5%/h時該材料的蠕變極限為80MPa；
示例2表示在溫度為500℃、10萬小時、蠕變伸長率為1%時該材料的蠕變極限為100 MPa。

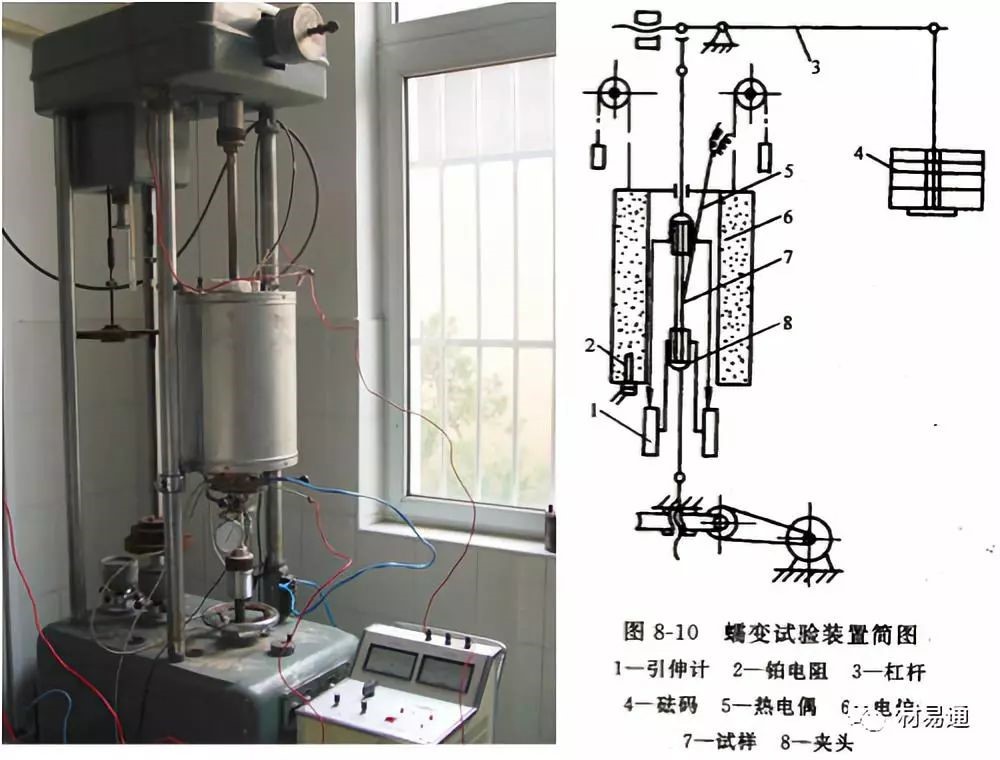

蠕變測試設備及示意圖
在同一 溫度、不同應力條件下進行蠕變?cè)囼?yàn)，測出不少于4條蠕變曲線，根據測定結果作出蠕變曲線，曲線上直線部分的斜率即是蠕變速率；
根據獲得的應力-蠕變速率數據，在對數坐標上作出關系曲線；
可采用較大的應力，以較短的試驗時間作出幾條蠕變曲線，根據所測定的蠕變速率，用內插法或外推法求出規定蠕變速率的應力值，即得到蠕變極限。
同一溫度下，蠕變第二階段應力σ與穩態蠕變速率ε之間，在雙對數坐標中呈線性經驗關系。

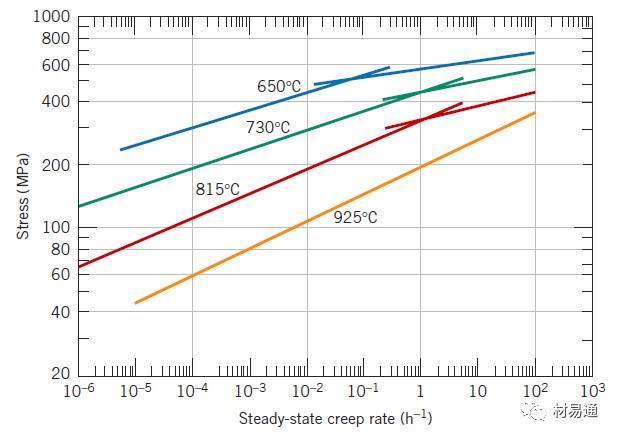

S-590合金的σ- ε曲線
(20.0% Cr, 19.4 %Ni, 19.3%Co, 4.0%W, 4.0%Nb, 3.8%Mo, 1.35%Mn, 0.43%C)
6.5.2 持久強度
持久強度是指材料在高溫長時載荷作用下抵抗斷裂的能力，即材料在一定溫度和時間條件下，不發生蠕變斷裂的最大應力（蠕變極限指材料的變形抗力，持久強度表示材料的斷裂抗力）。
某些材料與機件，蠕變變形很小，只要求在使用期內不發生斷裂（如鍋爐的過熱蒸汽管）。這時，就要用持久強度作為評價材料、機件使用的主要依據。

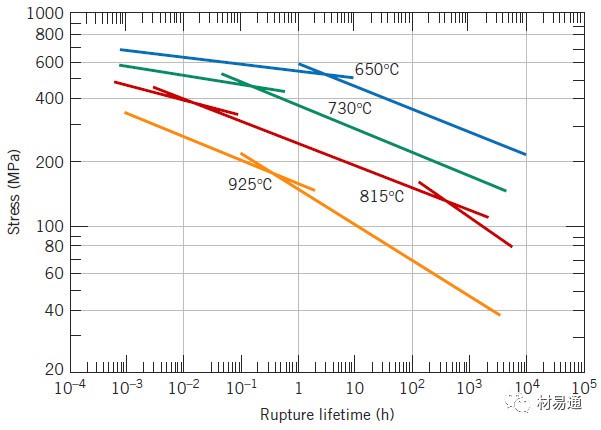

S-590合金持久強度曲線
金屬材料的持久強度是通過做高溫拉伸持久試驗測定的；
試驗過程中，不需要測定試樣的伸長量，只要測定試樣在規定溫度和一定應力作用下直至斷裂的時間；
對于設計壽命較長（數萬~數十萬小時以上）的機件，長時間試驗十分困難，所以一般作出應力較大、斷裂時間較短的試驗數據，采用外推法求出材料的持久強度。
外推經驗公式：t=Aσ-B
(t—斷裂時間，σ—應力，A、B—與試驗溫度及材料有關的常數)
對上面公式取對數，得到：
logt=logA-Blogσ
作出logt-logσ圖，由直線關系可從斷裂時間短的數據，外推到長時間的持久強度。
6.5.3 剩余應力
材料在恒變形條件下，隨著時間的延長，彈性應力逐漸降低的現象稱為應力松弛。
金屬材料抵抗應力松弛的性能稱為松弛穩定性，可以通過應力松弛試驗測定的應力松弛曲線來評定。
剩余應力是評定金屬材料應力松弛穩定性的指標。
剩余應力越高，松弛溫度性越好。

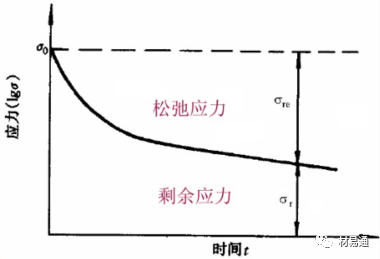

應力松弛曲線
第1階段：開始階段應力下降很快；
第2階段：應力下降逐漸減緩的階段；
松弛極限：在一定的初應力和溫度下，不再繼續發生松弛的剩余應力。
6.5.4 高溫力學性能的影響因素
由蠕變變形和斷裂機理可知，要提高蠕變極限，必須控制位錯攀移的速率；提高持久強度，則必須控制晶界的滑動和空位擴散。
高溫力學性能的影響因素：化學成分、冶煉工藝、熱處理工藝、晶粒度。
合金化學成分的影響
耐熱鋼及合金的基體材料一般選用熔點高、自擴散激活能大或?qū)渝e(cuò)能低的金屬及合金。熔點越高的金屬（Cr、W、Mo、Nb），自擴散越慢；
層錯能低，易形成擴展位錯，位錯難以交滑移、攀移；
彌散相能強烈阻礙位錯的滑移、攀移；
能增加晶界擴散激活能的添加元素（如硼及稀土），既能阻礙晶界滑動，又增大晶界裂紋的表面能；
面心立方結構的材料比體心立方結構的高溫強度大。
冶煉工藝的影響
降低夾雜物和冶金缺陷的含量；
通過定向凝固工藝，減少橫向晶界，提高持久強度，因?yàn)樵跈M向晶界上容易產生裂紋。
熱處理工藝的影響
珠光體耐熱鋼一般采用正火＋高溫回火工藝?；鼗饻囟葢?yīng)高于使用溫度100~150℃以上，以提高其在使用溫度下的組織穩定性；
奧氏體耐熱鋼或合金一般進行固溶和時效處理，使之得到適當?shù)木Я６?，并改善?qiáng)化相的分布狀態；
采用形變熱處理改變晶界形狀（形成鋸齒狀），并在晶內形成多邊化的亞晶界，可使合金進一步強化。
晶粒度的影響
晶粒大小：使用溫度＜等強溫度時，細晶粒鋼有較高的強度，反之使用溫度＞等強溫度時，粗晶粒鋼有較高的蠕變抗力與持久強度；
晶粒度不均勻：在大小晶粒交界處出現應力集中，裂紋就易于在此產生而引起過早的斷裂。

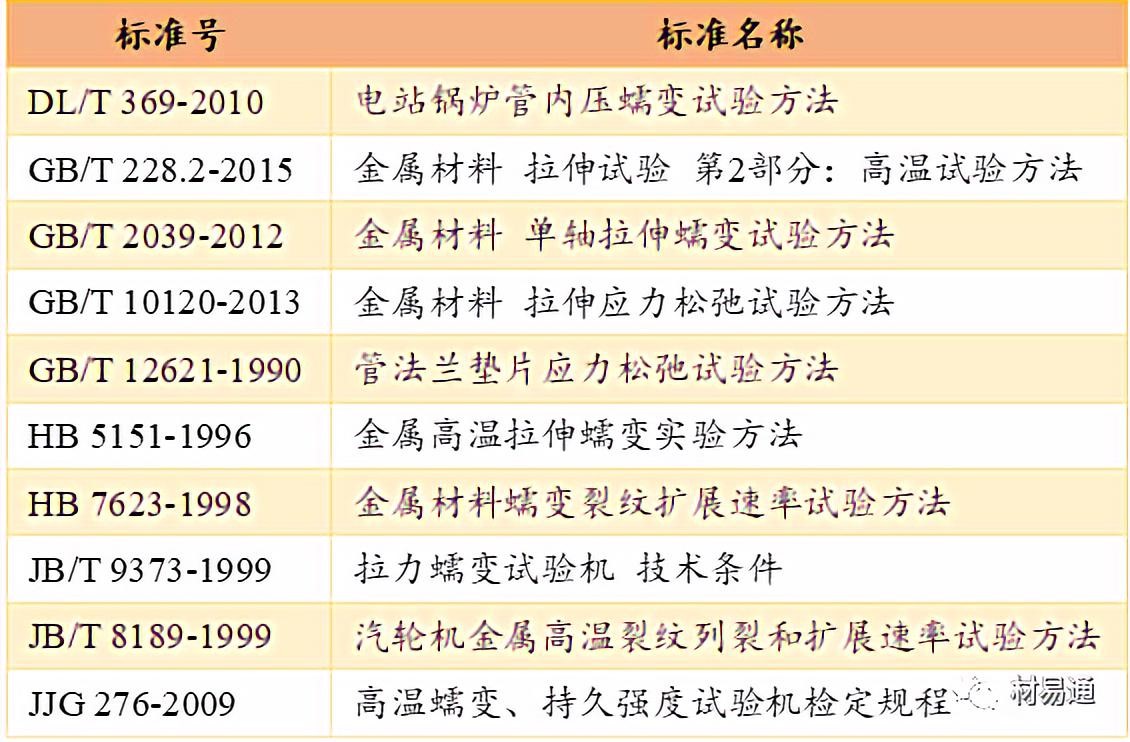

6.6 相關標準
